压电薄膜式桥梁保护自动称重系统
压电薄膜式桥面荷载监测系统介绍
一、主要特点：
v压电薄膜式自动称重系统；
v桥面轴荷检测、货车整车自动称重；
v桥面安装，切口小（2cm宽，4cm深切槽即可），安装快。

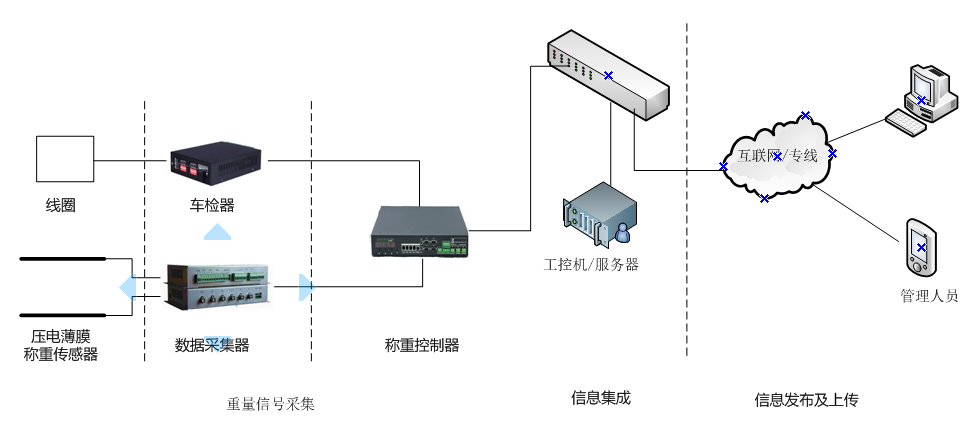

二、系统示意图
三、方案简介
桥梁保护自动称重系统，是在桥梁上自动称重检测设备。对公路上行驶的货车进行自动重量，检测全过程无需停车或车辆减速，根据车辆整车重量、轴荷信息，系统自动判断是否超限超载，并将主要检测照片、重量、载荷、等信息实时上传到公路局或交通局等桥梁管理单位的治超监管平台。
石英式桥梁保护自动称重系统组成：
1）车牌及全景抓拍监控子系统；
2）压电薄膜式不停车自动称重子系统（WIM）；
3）网络通讯传输子系统；
四、主要设备
1）压电薄膜称重传感器；
2）信号处理及称重控制器（称重仪表）；
3）车牌及全景监控摄像机；
4）地感线圈车检器车辆分离装置；
5）现场工控机及监测软件；
6）交换机及联网线路。
五、主要技术指标
--速度范围：0.5~180km\h；
--速度误差：±2%（km\h以上）；
--总重误差：使用中误差≤±15%。
